Apre teknoloji granulation yon sèl etap, teknoloji granulation sèk (yo rele tou compacting roulo) devlope tou. Li se tou yon kalite teknoloji granulation zanmitay anviwònman an ak lajman aplike nan endistri pharmaceutique espesyalman nan granules materyèl ki se sansib a imidite ak chalè oswa fasil bloke.
1. Prensip k ap travay nan konpakteur roulo
Materyèl la dòz pa yon Hopper vibre ak yon feeder transverse Auger ak manje nan Hopper prensipal la. Nivo li nan Hopper prensipal la ka kenbe konstan. Lè sa a, kòn longitudinal nan Hopper prensipal la ka pre-konprese materyèl la espiral epi transmèt li nan dan an koube nan de woulèt peze.
Semi-oblate siyon arc oswa lozanj ak menm fòm yo distribye respire sou sifas de woulèt yo. Yon pè angrenaj may youn ak lòt pou fè de woulèt yo vire ranvèse nan vitès konstan. Se poutèt sa, materyèl la nan dan an ka manje nan Groove la ak konprese imedyatman.
Apre konpresyon, presyon sou materyèl la diminye pandan li tonbe nan sistèm tamizaj la akòz elastisite ak gravite. Nan sistèm sa a, materyèl la pral tès depistaj. Nan dènye, granules ak granularite kalifye yo pwodui epi yo pral resikle poud ki rete yo.

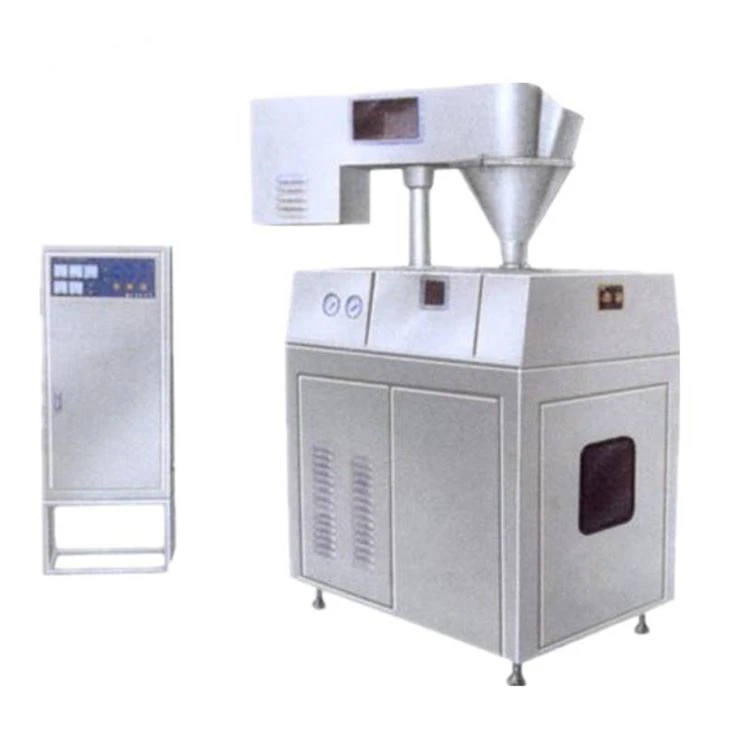

Machin granulation sèk la konsiste de aparèy leve, aparèy manje materyèl, aparèy konpresyon, aparèy tami, aparèy idwolik, aparèy refwadisman, ankadreman, kouvèti ak pati elektrik.
1) Aparèy la leve kontwole leve ak bese nan aparèy manje materyèl. Yon switch limit kontwole pozisyon li epi li konekte ak aparèy manje materyèl, aparèy konpresyon ak aparèy tamizaj.
2) Yon motè kondwi auger bikonik la ak anplasman inegal nan aparèy manje materyèl la pou pre-konprese materyèl la ak gaz echapman ladan l. Vitès manje a ka kontwole steplessly (pa kontwòl frekans nan vitès).
3) yon motè kondwi cycloid-pin-annulus redukteur pou fè kondwi arbr wotasyon e konsa kondwi de woulèt peze yo Thorne ak konprese materyèl la nan fèy. Vitès la wotasyon nan peze woulèt ka kontwole steplessly (pa kontwòl frekans nan vitès).
4) Nan aparèy tamisage a, frekans kontwole motè kondwi tamisage kouto pou wotasyon pou ke materyèl fèy refòm nan granules ak egzeyate nan may yo.
5) Nan aparèy idwolik la, yon ponp vane elektrik bay lwil oliv nan silenn lwil oliv ak yon akimilatè estabilize presyon an. Limit presyon anwo ak pi ba yo ka mete pa yon kalib presyon kontak elektrik.
6) Dlo k ap koule oswa dlo refwadisman ka kouri nan yon jwenti rotary nan de-fason tiyo enteryè epi refwadi woulèt yo peze obligatwa.
Tout moun nan, machin sa a prezante pa estrikti roman ak rezonab, pèfòmans ki estab ak serye, bri ki ba ak netwayaj ak antretyen pratik.
